Afmetingen stalen facaderoosters:Bij façaderoosters in thermisch verzinkte uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:
| Draagstaaflengte |
: |
140 - 3000 mm |
| Draagstaafhoogte |
: |
25 - 60 mm |
| Draagstaafdikte |
: |
3 mm |
| Draagstaven |
: |
| 25 x 3 |
| 30 x 3 |
| 40 x 3 |
| 45 x 3 |
| 50 x 3 |
| 60 x 3 |
| 70 x 3 |
|
| |
|
| Vulstaaflengte |
: |
140 - 1200 mm |
| Vulstaaf |
: |
5 of 8 mm rond |
|
| Roostergrootte |
: |
0,20 - 3,0 m² |
| Lengte-breedteverhouding van de roosters: 1 : 3 of 3 : 1 inhoud |
| Nabewerking: |
- Volbad verzinkt volgens NEN-EN-ISO 1461
- Poedercoating middels TVP Duplex-proces
|
Opties voor de bevestiging van façaderoosters:• gaten in de rand
• aangelaste of ingelaste plaatjes met gat
• met zogenaamde bedhaakconstructie

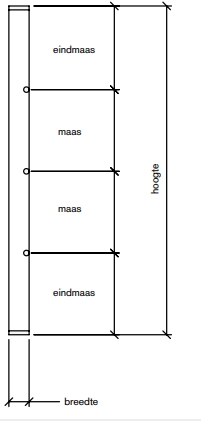

De verschillende mazendejo biedt de mogelijkheid om de roosters in verschillende maaswijdten te produceren. Veelal wordt een façaderoosters standaard uitgevoerd in de maas 99,99 x 33,33 mm. Maar dejo kan roosters produceren in vele verschillende mazen: bijv. 33x99 mm, 44x22 mm en 99x50 mm etc.
Onderstaande maaswijdtentabel geeft de verschillende mogelijkheden weer.
|
MAASWIJDTENTABEL
|
|
|
Draagstaaf afstand
|
Vulstaafafstand h.o.h
|
|
|
2222
|
3333
|
4444
|
5000
|
6666
|
9999
|
|
3333
|
•
|
•
|
•
|
•
|
•
|
•
|
|
4444
|
•
|
•
|
•
|
•
|
•
|
•
|
|
5000
|
•
|
•
|
•
|
•
|
•
|
•
|
|
6666
|
•
|
•
|
•
|
•
|
•
|
•
|
|
9999
|
•
|
•
|
•
|
•
|
•
|
•
|
|
|
standaard maaswijdte 9999 x 3333
|
